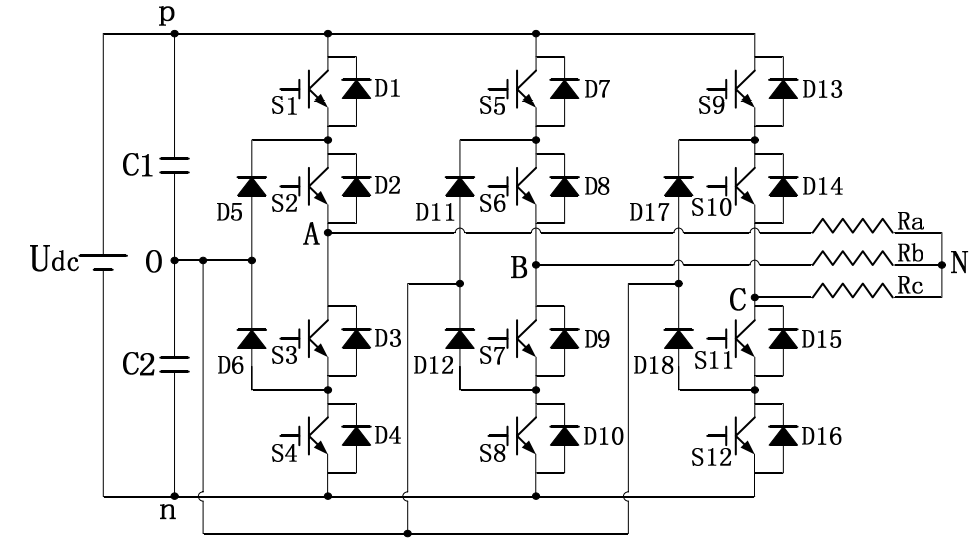

1.硬件拓扑

2.工作原理

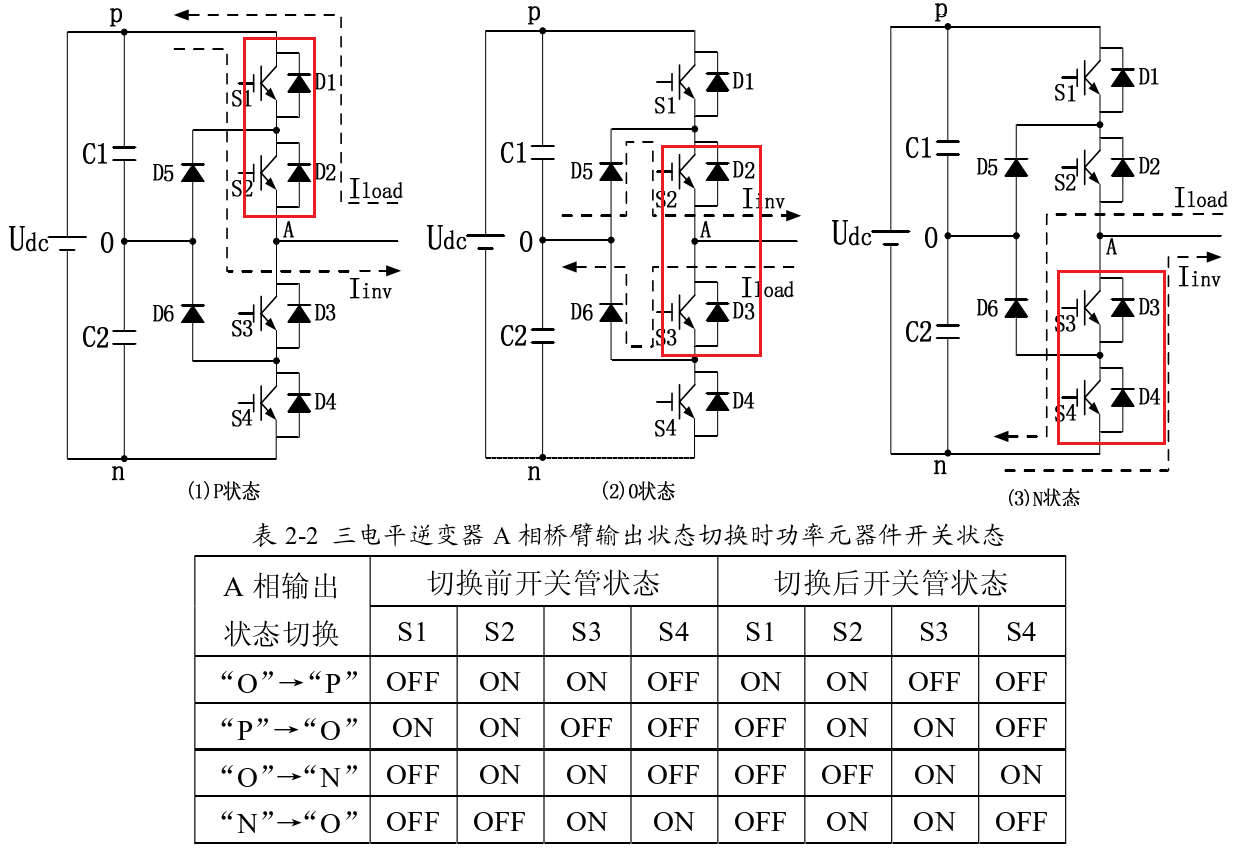

(1) “P”状态：

此时开关管S1与S2同时导通，S3与S4同时关断，若电流 从逆变电路流向负载，即从p点经过开关管S1、S2到达输出端A，忽略开关管的 正向导通压降，输出端A相对于中性点O的电位Uao即为电容C1两端的电压Udc/2；若电流从负载流向逆变电路，即从A点经过续流二极管D1、D2到达p点，此时A点电位Uao仍为Udc/2。

(2) “O”状态：

此时开关管S2与S3同时导通，S1与S4同时关断，若电流 从逆变电路流向负载，即从中性点O经过箝位二极管D5和开关管S2到达输出端 A，则输出端A的电位等同于中性点O的电位，即Uao为0；若电流从负载流向逆变电路，即从A点经过开关管S3与箝位二极管D6到达O点，此时A点电位Uao仍为0。

(3) “N”状态：

此时开关管S3与S4同时导通，S1与S2同时关断，若电流 从逆变电路流向负载，即从n点经过续流二极管D3、D4到达输出端A，此时输出 端A相对于中性点O的电位Uao即为N点相对于中性点O的电位−Udc/2；若电流 从负载流向逆变电路，即从A点经过开关管S3、S4到达n点，此时A点电位Uao仍为−Udc/2。
