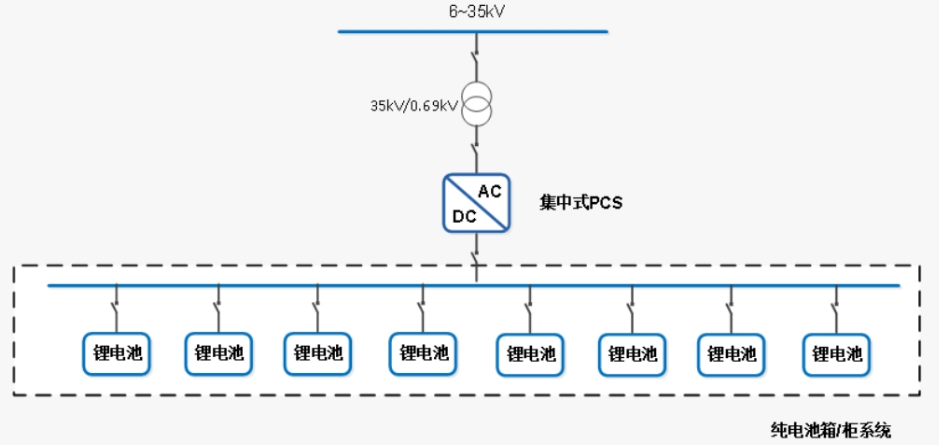

1.集中式架构

集中式是市场上增量最大、占有率最高的主流解决方案。

优点：此方案通过电池簇并联后可接入大功率的储能变流器，具有成本低、集成难度低等优点。

缺点：随着长期的运行，电池簇并联产生的环流、电池簇之间不一致造成的容量大量损失等缺点也逐步显现出来。

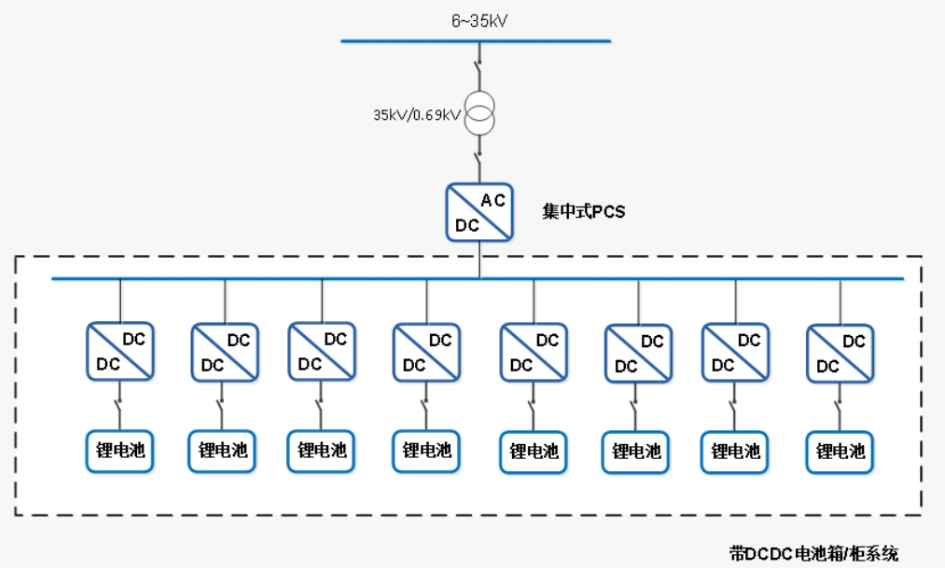

2.集散式架构

集散式架构在海外应用较多。

优点：能有效解决集中式储能架构所有的电池簇并联环流问题。

缺点：运行中存在着DCDC效率降低、PCS故障影响范围大，直流母线稳定性差等问题。

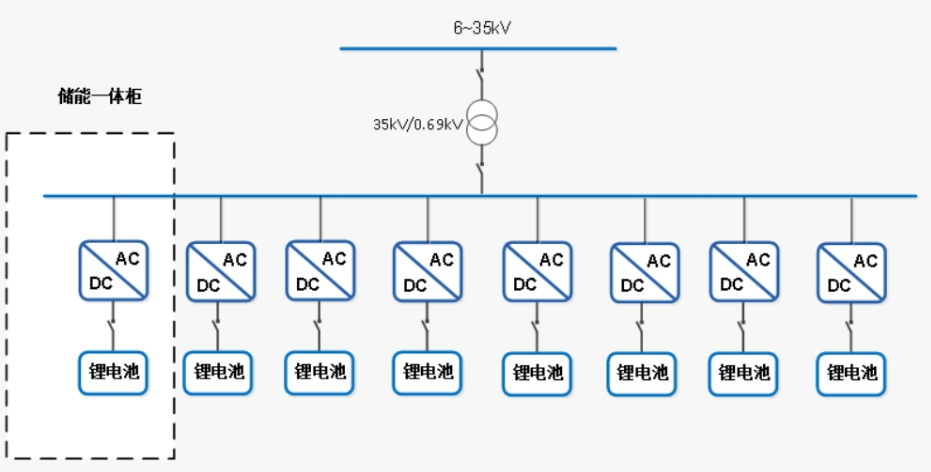

3.组串式架构

通过模块化设计的储能变流器和电池簇，使单块电池簇发生故障时不影响其他正常运行，并且具有灵活配置、拔插式便捷更替、运维成本大幅降低等优势，有效解决传统集中式和集散式储能系统痛点。

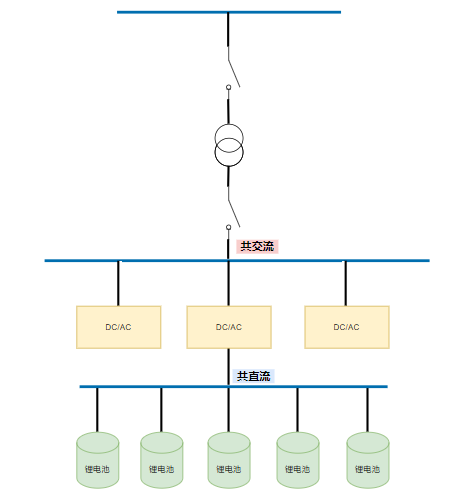

4.共交共直

共交流共直流架构，会产生环流，硬件设计会抑制高频环流，软件抑制低频环流(零序电压)，

优点：线路连接少，模块化设计，可以根据各种应用方便系统集成。

缺点：环流抑制问题。

5.工商业储能系统结构

工商业储能是分布式储能系统在用户侧的典型应用，其特点是距离分布式光伏电源端以及负荷中心均较近，不仅可有效提升清洁能源的消纳率，还可有效减少电能的传输的损耗，助力“双碳”目标的实现。

不同于大规模储能调峰调频电站，它的主要目的是利用电网峰谷差价来实现投资回报，主要负荷是满足工商业自身内部的电力需求，实现光伏发电最大化自发自用，或者通过峰谷价差套利。

工商业储能系统与储能电站系统都包括电池系统+BMS、PCS、EMS、变压器，机架，连接线缆、汇流柜、防雷及接地系统、监控及报警系统等，系统均进行模块化设计，系统电压、容量灵活配置。

工商业储能多一体化建造，采用一体柜。工商业储能对系统控制的要求低于储能电站，部分PCS产品也具有BMS的功能。在EMS方面，工商业储能只需要设定充放电时间即可完成能量管理，功能性需求也低于储能电站。但是随着大工业用户的增多，工商业储能配备容量可以达到MW级以上，系统配置与储能电站基本一致。

系统部件	工商储能	电站储能
EMS	不需要接受电网调度，功能较为基础，只需要做好本地能量管理：需要支持储能系统电池均衡管理，保障操作安全，支持ms级快速响应，实现储能子系统设备集成管理和集中调控。	需要接受电网调度，对EMS系统要求较高，除了基本能量管理功能，还需要具备为微电网系统提供电网调度接口及能量管理功能。需要支持多种通信规约（如IES61850），具备标准电力调度接口，能够对能量搬移、微电网、电力调频等应用场合的能量进行管理和监控，支持源、网、荷、储等多能互补系统监控
PCS	逆变器功能相对单一，以双向变流为基础，体积小巧，更容易与电池系统进行集成。可根据自身需要进行灵活扩容。具备150~750V超宽电压范围，可满足铅酸电池、锂电池、LEP等多种电池的串并联需求。单向充放电，适配多种类型的光伏逆变器。	直流侧电压更宽，1500V可满载运行。除却逆变器的基本功能，还需要具备电网支撑功能，如一次调频、源网荷快速调度功能等，电网适应性强，能够实现功率快速响应（＜30ms）
BMS	可对电池组提供过充、过放、过流、过温、欠温、短路及限流保护功能。还可以提供充电过程中的电压均衡功能，可以通过后台软件进行参数配置和数据监控，具备与多种不同类型的PCS进行通讯及联合对储能系统进行智能化管理。	对单体电池、电池组、电池堆进行分层、分级、统一的管理，根据各层各级的特性对电池的各类参数及运行状态进行计算分析，实现均衡、报警、保护等有效的管理，使各组电池达到均等出力，确保系统达到最佳运行状态和最长运行时间。提供准确有效的电池管理信息，通过电池均衡管理可极大的提高电池能量利用效率，优化负荷特性。同时，可最大程度地延长电池使用寿命，保障储能系统的稳定性、安全性及可靠性。
电池	对响应时间要求相对较低，综合考虑成本和循环寿命、响应时间等因素。采用能量型电池。	收益主要来自电力辅助服务，因此调频电站储能电池系统对循环寿命、响应时间要求较高。用于调频、紧急备用的电池可能会选用功率型，而且目前大多储能采用的是能量型，与工商业储能类似。

采用PCS的交流耦合储能的工商业储能系统配置与储能电站基本一致，但相对容量较小，其系统功能也相对简单。

PCS逆变器通常以双向变流为多见，在中小工商业储能系统中叶开始用50-100kW的光储一体机，工商业储能系统的EMS也与大型储能电站不同，工商业储能系统通常不用考虑电网调度的需求，主要是为本地提供电力，只需要具备局域网内能量管理和自动切换即可。

工商业储能的盈利模式是峰谷套利，即在用电低谷时利用低电价充电，在用电高峰时放电供给工商业用户，用户可以节约用电成本，同时避免了拉闸限电的风险。

伴随着分时电价的完善，峰谷电价差拉大，工商业储能的经济性明显提升。目前国内工商业储能的运营主要有两种商业模式。一是由工商业用户自行安装储能设备，可以直接减少用电成本，但是用户需要承担初始投资成本及每年的设备维护成本。另外一种是由能源服务企业协助用户安装储能，能源服务企业投资建设储能资产并负责运维，工商业用户向能源服务企业支付用电成本。

同时，用户侧储能实现多场景扩张，出现充换电站、数据中心、5G基站、港口岸电、换电重卡等众多应用场景。

商业储能市场包括光伏工商业和非光伏工商业两类使用场景。

对于商业和大工业用户，亦可通过光伏+储能配套的模式实现电力自发自用。由于用电高峰与光伏发电高峰时间较为一致，因此工商业分布式光伏自发自用比例较高，储能系统容量与光伏功率多为1:1进行配置。

对于商业楼宇、医院、学校等不适用于安装大规模光伏自发电的场景，则通过安装储能系统达到削峰填谷、降低容量电价的目的。
