一、负载特性
感性负载：线圈负载。如电动机等。
容性负载：电容负载。如电容器等。
阻性负载：纯电阻负载。如电炉电阻丝、白炽灯等。
| 直流电路 | 交流电路 | |
| 阻性负载 | 电压与电流符合I=U/R | 电流和电压相位相同 |
| 感性负载 | 电流可以流动，但落后于电压，且可以在电感中存储能量。 | 电流滞后于电压 |
| 容性负载 | 可以阻止电流流动，并将能量存储于电容器中 | 电流先于电压 |
二、有功/无功
| 有功功率(kW) | 交流电路中电阻等元件不可逆的转换，如转换为热、光、机械能等的那部分功率 |
| 无功功率(kvar) | 由感应元件建立磁场所消耗的功率和由电容元件建立电场所消耗的功率。该功率是电源通过交流电进行的恒定能量转换，不消耗能量。 |
| 视在功率(kVA) | 交流电可以提供的总功率。单位VA，是交流电的容量。 |
有功/无功四象限调节
三、交流电
额定交流功率
接线方式
（1）三相三线
（2）三相四线
交流过载能力
允许电网电压
允许电网频率
总电流谐波畸变率
电压纹波系数
功率因数
功率因数 = 有功功率/视在功率。是指交流电路中电压与电流之间的相位差的余弦，即cosΦ=P/S。
STS静态转换开关
SCR可控硅整流器
SPD浪涌保护器
孤网运行
（1）额定输出电压
（2）输出电压失真度
（3）额定输出频率
假负载
相序
正序、负序、零序
15.谐波
16.总谐波畸变率
17.锁相

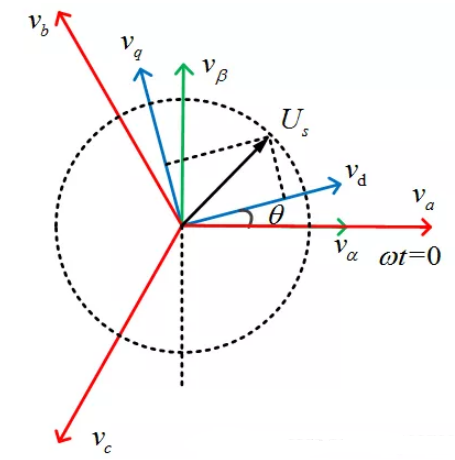

并网时，输出电压需要与电网电压同相，对单相/三相电网电压采样，经过αβ/dq变换，再经过PID及积分，得出相角θ，指定Vq=0，即可实现锁相。
图1 控制环路
18.单相电
有效值：220V；峰值Vm=311V

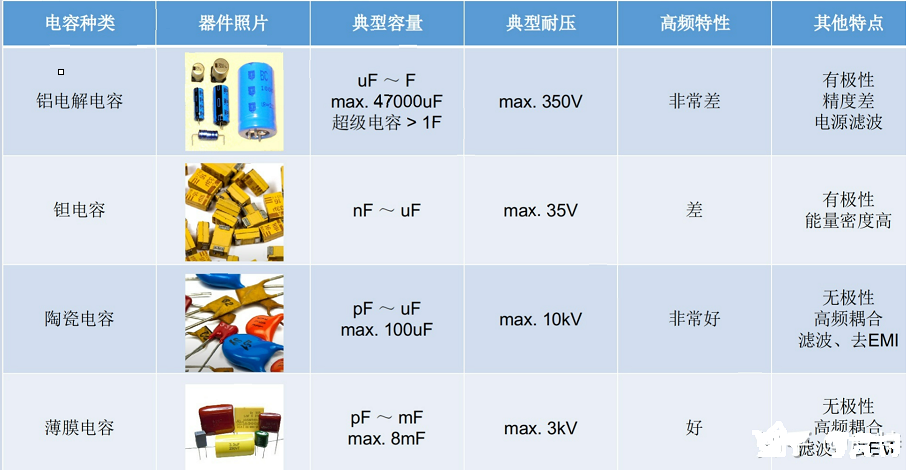

四、电容
X电容
X电容滤差分信号，一般用在开关电源的输入。跨接L和N线之间，L和N线之间是 220V 的电压。L和N之间是交流，电容是隔直通交的，放在这里的电容，不可以太大。如果X电容容量非常大，容抗会非常低，是1/(2πfc)。容抗低了，L和N 220V就电流会大，会存在风险的，电流直通了。1/(2ΠfC)这个是电容的容抗，如果C越大，容抗就越低。
这个电容，为什么一定要安装？
在开关电源输入部位，必装X电容的，不然产品的EMI干扰时过不了。X电容是滤除差模干扰，必须要安装，容量也不能大，X电容的容量10nF-2.2μF之间。另外，这个电容在端口，接触的是高压220V。对于这个电容，是由特别的规定的，不是什么电容都可以。必须是要经过认证的安规电容。其他任何电容都不能替代他。X电容的特殊性就在这里。
Y电容
Y电容在电路中用来滤除共模干扰。共模干扰：信号对大地的干扰。跨接在L与大地，或者 N与大地之间，也是EMI需要用到。Y电容的容量，跟X电容相比，要小很多，100p-4.7nF这个区间，Y电容，绝缘耐压都有几千V。
五、应用
光伏发电（PV）、风力发电（WT）、不间断电源（UPS）、微电网应用（Microgrid）、高功率因数整流器（PFC）、静止无功发生器（SVG）、有源电力滤波器（APF）、动态电压调节器（AVR）、统一潮流控制器（UPFC）、柔性直流输电（VSC-HVDC）
